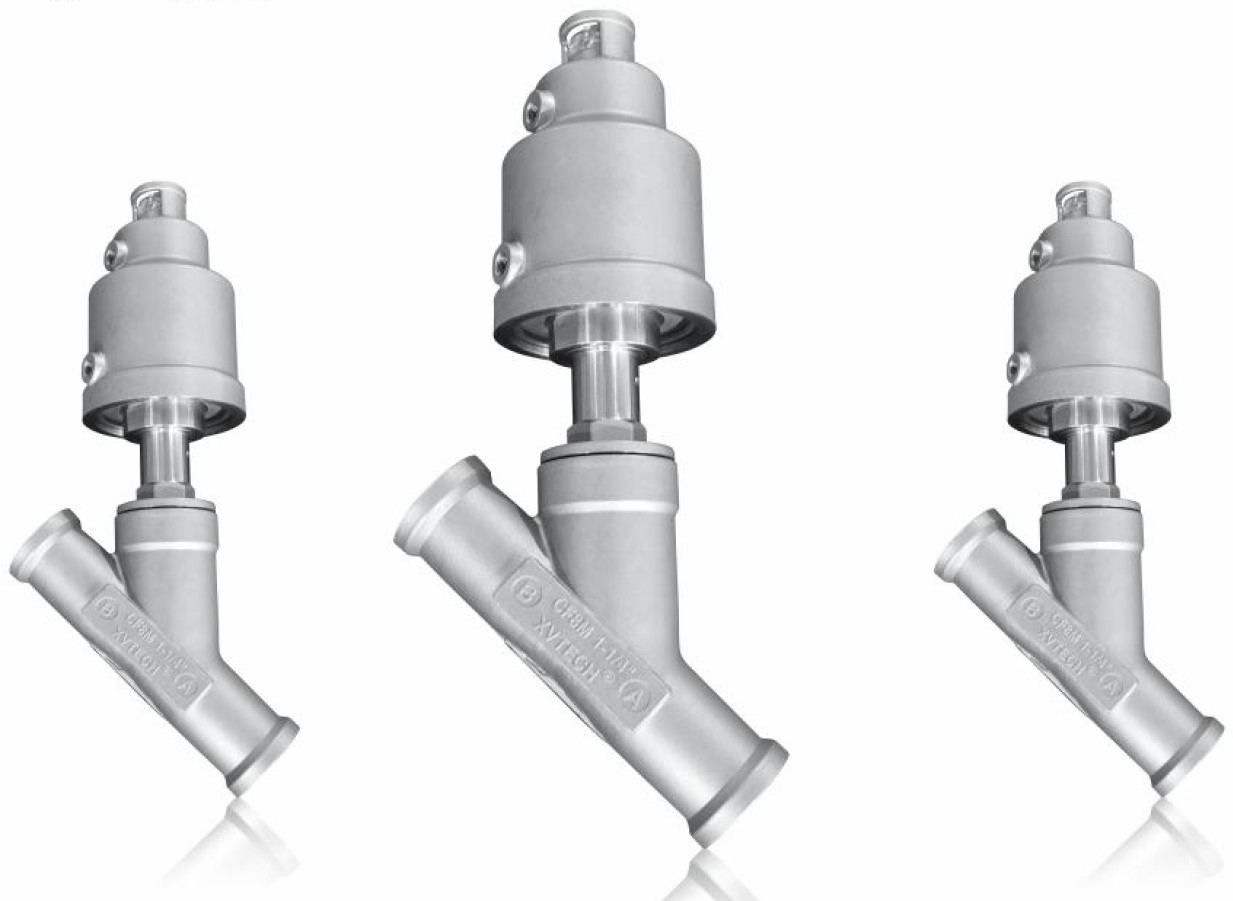

Erweitertes pneumatisches Schrägsitzventil YE2 aus Edelstahl (Schweißanschluss)
• Konstruktionsmerkmale:
1. Kompakte Bauweise und gutes Öffnen und Schließen.
2. Großer Durchfluss, geringer Widerstand ohne Wasserschlag.
3. Lange Lebensdauer, wartungsfreie Abdichtung.
4. Korrosionsbeständig, rostet nicht leicht.
5. Automatische Ventilschaftkorrektur, selbstschmierend und wartungsfrei.
6. Der Zylinder ist frei drehbar und ermöglicht so eine bequeme Montage vor Ort.
• Anwendungsbereich:
Textildruck und -färbung, industrielle Waschanlagen, Wasser- und Stromversorgungssysteme, chemische Industrie, Abwasserbehandlung, petrochemische Industrie usw.
• Technische Daten:
Nennweite: DN 15–65 mm
Anschlussart: Schweißenanschluss
Zylinderform: einfachwirkend (Federrückstellung)
Maximaler Betriebsdruck: 0–16 bar
Mittlere Temperatur: -10 °C bis +220 °C
Umgebungstemperatur: -10 °C bis +88 °C
Dichtungsmaterial: PTFE-Weichdichtung
Steuergas: neutrales Gas, Luft
Steuergasdruck: 2,5–6 bar
Steuerfunktion: normal offen
Federbetätigter einfachwirkender Antrieb
Hauptteile und Dichtungsmaterialien können ebenfalls entsprechend den Anforderungen des Kunden ausgewählt werden.
• Werkstoffe der Hauptteile:
Gehäusewerkstoff: Edelstahl AS351 GB/T12230 CF8 CF8M
Spindelwerkstoff: CF8M
Kolben: Aluminiumlegierung
Spule: AS351 GB/T12230 CF8 CF8M
Dichtung: Graphit Teflon EPDM
Antriebsgehäuse: Polyamid

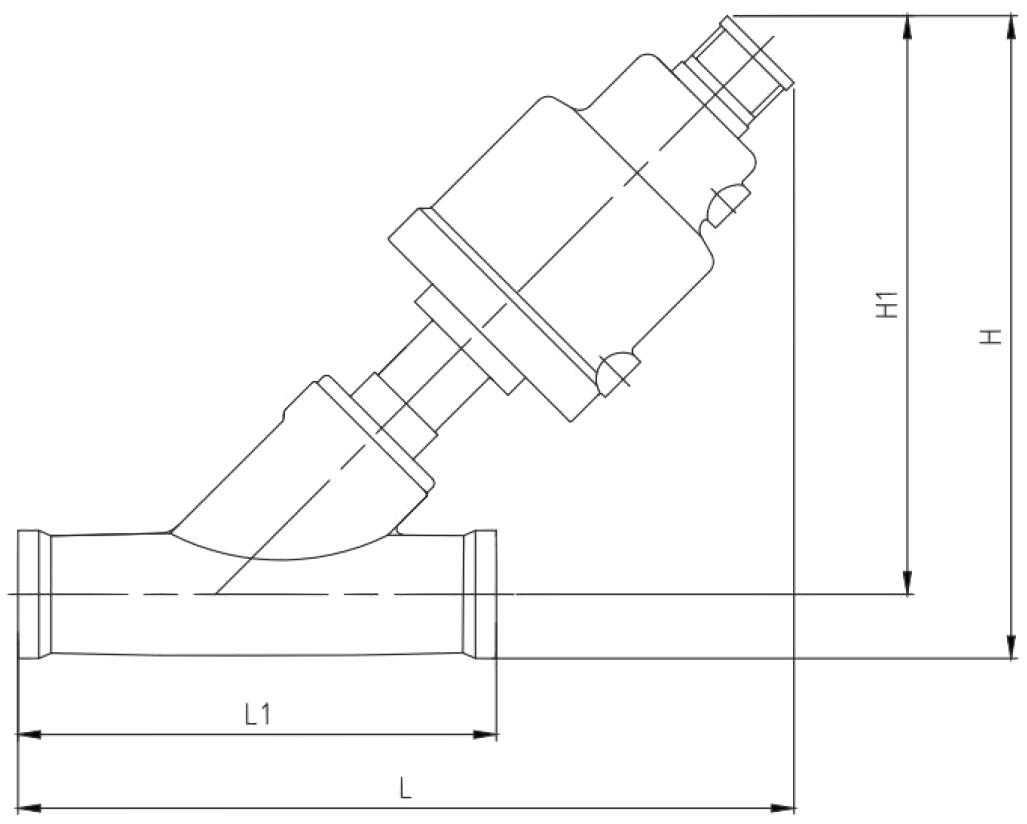

Schematische Darstellung der Hauptabmessungen des pneumatischen Y-Schrägsitzventils aus Edelstahl

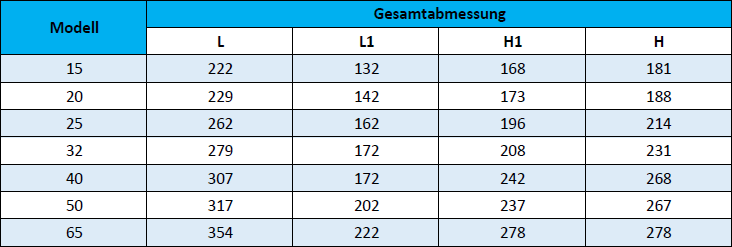

Hauptmaßtabelle und Produktmodellbeschreibung
