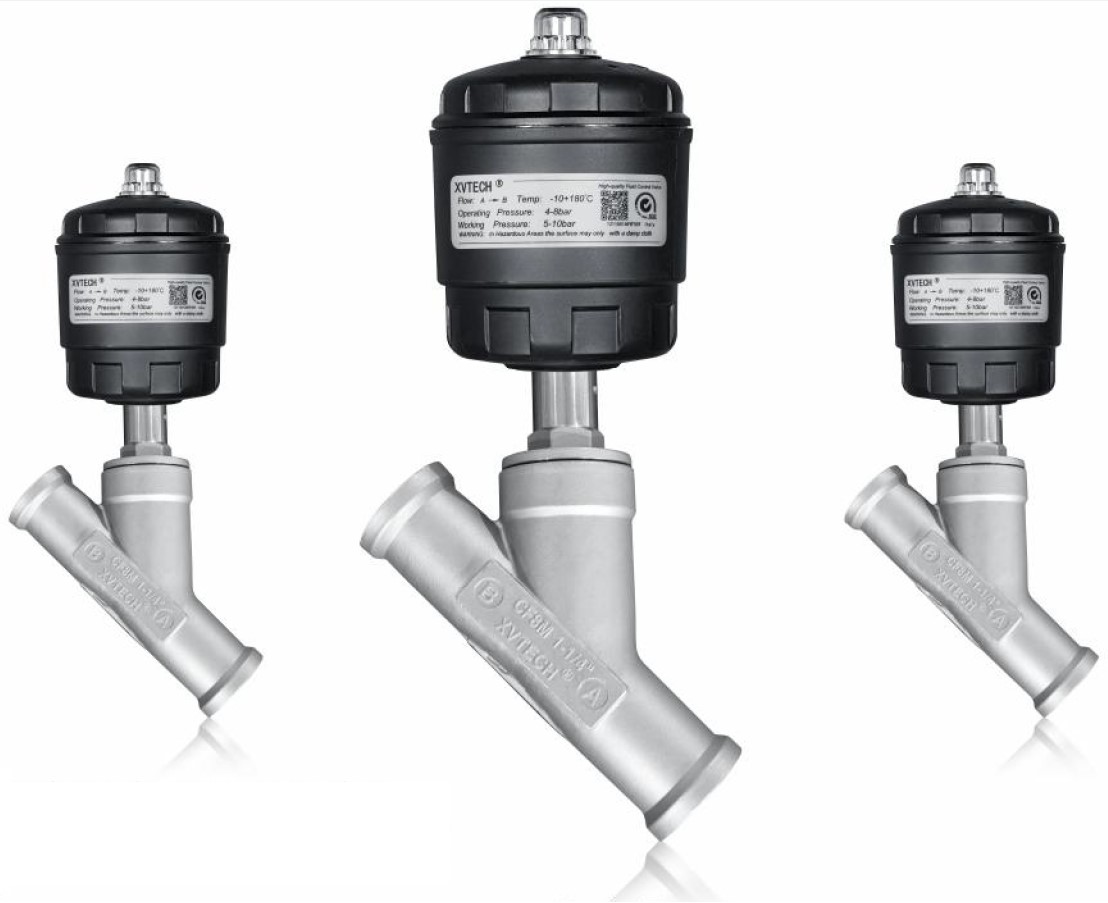

Erweitertes pneumatisches Eckventil Typ Y (Schweißanschluss)
• Konstruktionsmerkmale:
1. Kompakte Bauweise und gute Öffnungs- und Schließleistung.
2. Der Durchfluss ist groß, der Widerstand ist gering und es gibt keinen Wasserschlag.
3. Langlebige, wartungsfreie Abdichtung.
4. Korrosionsbeständig, rostet nicht leicht.
5. Automatische Korrektur des Ventilschafts, selbstschmierend und wartungsfrei.
6. Der Zylinder kann frei gedreht werden, um die Installation vor Ort zu erleichtern.
• Anwendungsbereich:
Textildruck und -färbung, industrielle Waschanlagen, Wasser- und Stromversorgungssysteme, chemische Industrie, Abwasserbehandlung, petrochemische Industrie usw.
• Technische Daten:
Nennweite: DN 15–50 mm
Anschlussart: Schweißenanschluss
Zylinderform: einfachwirkend (Federrückstellung)
Maximaler Betriebsdruck: 0–16 bar
Mittlere Temperatur: -10 °C bis +220 °C
Umgebungstemperatur: -10 °C bis +80 °C
Dichtungsmaterial: PTFE-Weichdichtung
Steuergas: neutrales Gas, Luft
Steuergasdruck: 2,5–6 bar
Steuerfunktion: normal offen
Federbetätigter einfachwirkender Antrieb
Andere Spezialmaterialien oder spezielle Temperaturen können ebenfalls entsprechend den Anforderungen des Kunden ausgewählt werden.
• Werkstoffe der Hauptteile:
Gehäusewerkstoff: Edelstahl AS351 GB/T12230 CF8 CF8M
Spindelwerkstoff: CF8M
Kolben: Aluminiumlegierung
Spule: AS351 GB/T12230 CF8 CF8M
Dichtung: Graphit Teflon EPDM
Antriebsgehäuse: Polyamid

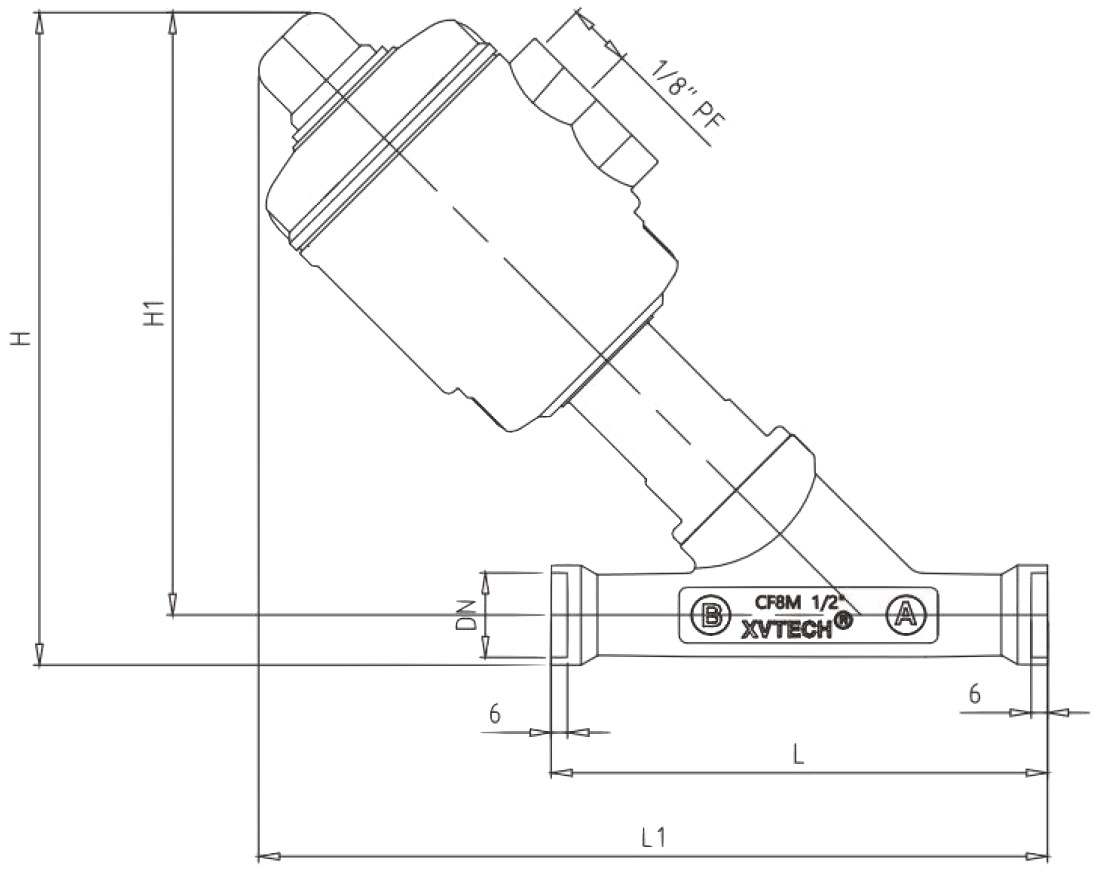

Schematische Darstellung der Hauptabmessungen des Y-förmigen erweiterten pneumatischen Schrägsitzventils

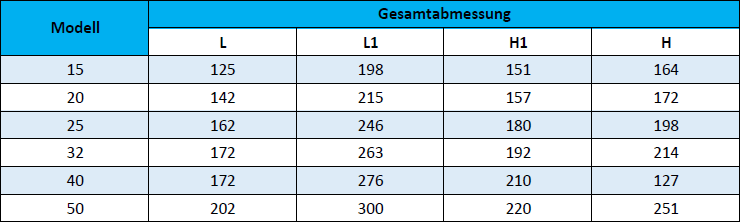

Hauptmaßtabelle und Produktmodellbeschreibung
